VGA轉SDI 轉換器
-
|
|
|
- 功能與用途
- ??? 矩陣切換器是為高分辨率圖像的顯示切換而設計的高性能交叉開關設備。該系列產品廣泛用于大屏幕投影顯示工程、指揮控制中心、多媒體會議室、監控系統，完成信號的切換。
- ??? 矩陣切換器是具有高可靠性的智能設備，采用相同的功能模式、操作模式、通訊命令模式，方便用戶使用。此外還具有以下智能化功能：
- 1．紅外遙控功能
- 采用紅外遙控鍵盤，可以完成本機的全部操作。
- 2．掉電現場保護功能
- 掉電時現場狀態存入E2PROM中，下次上電時，系統自動調入保護數據狀態。
- 3．網絡化管理
- 系統含有一個RS232接口，可以連接外部控制設備（如計算機），另可進行遠程網絡控制（預留可選件）
-
- 矩陣切換器包裝說明
- 矩陣切換器應該有如下物件，若發現任何一項配件遺漏或損壞，請立即同我們或您的經銷商聯系。
- 物件清單數量：
- 矩陣切換器主機1臺
- 遙控器1個
- RS232串口交叉連接線1根
- 電源線1根
- 使用說明書1本
- 配套光盤一張
- 保修卡1張
-
- 常見故障檢修
- 1．電源故障：檢查電源保險，以及電源線。
- 2．信號干擾較大：檢查信號連接電纜以及插頭是否良好，電纜是否符合規范要求，系統接地是否良好，設備之間的交流電源地線系統是否一致。
- 3．通信不可靠：檢查信號連接電纜以及插頭是否良好。
- 4．意外損壞：交廠家檢修。
-
- 附注：縮寫表
- 19″：19英寸標準機柜
- AC：交流電
- dB：分貝
- Vp-p：伏特，峰值到峰值，信號電平測量標準
- RGB：分量紅綠藍信號
- HV：行場同步信號
- MHz：兆赫（1000000次循環/每秒）
- VGA：視頻圖形陣列，通常指640×480像素分辨率
- SVGA：圖形格式支持800×600像素分辨率
- XGA：圖形格式支持1024×768像素分辨率
- SXGA：圖形格式支持1280×1024像素分辨率
- UXGA：圖形格式支持1600×1200像素分辨率
-
- 系統性能指標（典型值）
- 1．輸入：
VGA：15芯D型頭接口（RGB－0.7Vp-p,HV－TTL電平），輸入阻抗75 Ω
- Audio：3PIN接口（2.0Vp-p）非平衡，20Hz-20KHz（-3dB）輸入阻抗＞10K Ω
- 2．輸出：
VGA：15芯D型頭接口（RGB－0.7Vp-p,HV－TTL電平），輸出阻抗75 Ω
- Audio：3PIN接口（2.0Vp-p）非平衡，20Hz-20KHz（-3dB）
- 3．VGA矩陣模擬帶寬：250MHz（-3dB）支持各種分辨率的VGA顯示信號
- 4．通道間隔離度：＞65dB
- 5．非線性失真：
微分增益：< 0.05%＠4.43MHz
- 微分相位：< 0.05%＠4.43MHz
- 6．電源：AC100－260V，50/60Hz
- 7．功率：< 20W
- 8．外形尺寸：標準19″
- 9．工作溫度：0－40℃
-

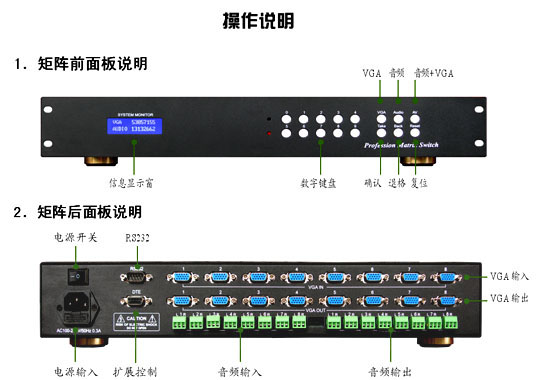

- ① 輸入輸出接口說明
- 根據不同的矩陣型號輸入、輸出接口數各不相同。組成輸入輸出接口的端子也各不相同。
- 矩陣類型接口：
- VGA矩陣：DB15端子
- 音頻矩陣：3PIN端子（L左聲道-GND地-R右聲道）
- ② RS-232通訊端口（2接受收據，3發送收據，5地）
- 矩陣切換器均提供標準RS-232串行通訊端口，除了可以利用前面板按鍵進行切換操作外，還允許用戶使用各種遠端控制設備（如個人電腦、中控系統）進行遠端控制。
-
- 本軟件的設置使用非常簡單，只要按軟件界面下方的【使用說明】就能很方便的進行設置。
- 其中VGA和AUDIO的輸入輸出注釋是為了用戶更方便直觀知道每一個輸入輸出口，您可以隨時修改注釋。
- 本軟件的控制設置與主機面板的操作設置或遙控設置可以混合操作。
- 警告及注意事項
- 為了確保設備達到最佳性能及人員的安全，在安裝操作前，請仔細閱讀本手冊，并妥善保管以備將來參考。
- ① 請勿將設備置于過熱、低溫或雨淋潮濕的地方。
- ② 保持工作環境通風良好，以免溫度過高而損壞設備。
- ③ 系統保護地線良好，對地電阻應小于4 Ω。
- 連接時應注意，防止連接錯誤損壞機器。
- ⑤ 禁止帶電插拔電纜。
- ⑥ 為防止雷電造成損壞或長期不使用時，請關閉設備電源開關。
- ⑦ 內有高壓為防觸電，禁止非專業人員開啟機箱。
- ⑧ 不要將任何化學品或液體灑在設備上或其附近。
- ⑨ 本機內部無用戶可自行維修的部件；為防意外事故或加重設備的損壞程度，請勿私自維修。
- 投影機或電腦顯示器的畫面質量與VGA電纜線質量的好壞及長度有很大關系，VGA電纜線越長越影響畫面的分辨率、清晰度。因此請務必使用高質量的VGA電纜線。
-
|
|
| |
|
