主要特點：
▲ 全面支持SDI、HD-SDI、3G-SDI各種分辨率SDI信號輸入
▲ 將HD-SDI信號無延時無損轉換成HDMI信號，最高支持達1080P/60Hz
▲ 輸入輸出信號同步跟蹤
▲ 支持一路環路輸出HD-SDI，可以作為級聯，延長輸出距離
▲ HD-SDI內嵌音頻解嵌，再嵌入到HDMI輸出
|
|
 |
-

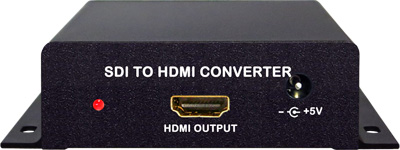

HD-SDI TO HDMI是一款專用于HD-SDI信號轉換為HDMI信號的設備。可方便地將HD-SDI信號轉為HDMI信號(最高1080P/60Hz)

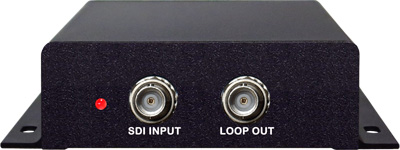

具有1路HD-SDI環回輸出，接其他具有SDI的顯示設備或供用戶中繼輸出
具有連接狀態LED指示
HD-SDI即高清SDI，是對廣播電視技術領域的數字演播室串行數字接口(SDI，Serial Digital Interface)的擴展，該接口采用同軸電纜，以BNC接口作為線纜標準，有效距離為100米，是高清信號中等距離傳輸?shù)淖罴堰x擇。HD-SDI的提出則起源于演播室視頻的數字化傳輸需求，它采用的是無損的非壓縮視頻傳輸技術，對提高監控圖像的質量是極有幫助，而且HD-SDI傳輸信號無壓縮損耗無延時，在公認的圖像質量最優的廣播電視演播室用高清攝像機即采用了HD-SDI傳輸。北京奧運期間，所有場館的高清電視轉播也采用的就是HD-SDI高清視頻傳輸方式。
目前高清信號傳輸主要有：SDI、HDMI、DVI、YPbPr、VGA幾種，后兩種是傳輸模擬高清。采用SDI傳輸高清信號，具有比其他幾種方式的最大優勢是：
HD-SDI信號傳輸采用普通同軸電纜（如安防中常用的75-5、75-3的視頻線）：BNC接口連接，對于低分辨率視頻升級到高清視頻的改造工程，不需要重新布線。
安裝施工方便：只要使用一根同軸電纜線就可以完成圖像和聲音的遠距離傳輸。
傳輸距離遠：傳輸距離能達到100米，廣播級能達到150米。多個轉換器連接，可以達到幾百米的傳輸距離。采用HDMI、DVI、VGA、YPbPr傳輸距離十幾米就會影響圖像質量。
成本低：HDMI長線價格不菲，VGA線也比同軸電纜貴得多。
全數字傳輸：無干擾，不偏色，無壓縮不損耗，無延時，高清效果好。
SDI長線傳輸全高清信號特點：全高清畫面，采用75-5或75-3視頻線，施工方便，成本更低

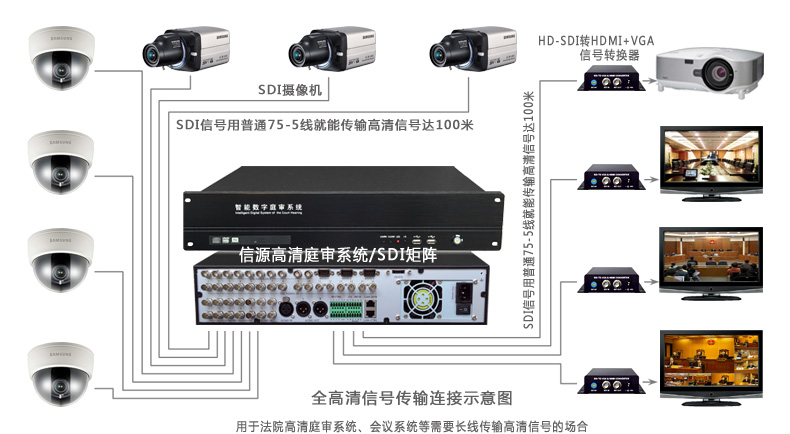

當用戶需要長距離傳輸信號，推薦辦法如下圖：采用我司生產的HDMI轉HD-SDI（或VGA轉SDI）的轉換器連接電腦HDMI（或VGA）信號輸出，傳輸線纜采用普通75-5(或-3)視頻線，再經HD-SDI轉HDMI（或VGA）的轉換器連接到顯示設備（如投影機、大屏幕電視機、顯示器），這樣就能解決既要長距離傳輸又要達到高清圖像。
